干货分享：这十种环保常用填料，你都认识吗？

时间：2018-07-02 来源：化工707 作者：

1 填料种类的选择

填料种类的选择要考虑分离工艺的要求,通常考虑以下几个方面：

1)传质效率要高一般而言，规整填料的传质效率高于散装填料。

2)通量要大。在保证具有较高传质效率的前提下，应选择具有较高泛点气速或气相动能因子的填料。

3）填料层的压降要低。

4）填料抗污堵性能强，拆装、检修方便。

2 填料规格的选择

填料规格是指填料的公称尺寸或比表面积。

（1）散装填料规格的选择

工业塔常用的散装填料主要有DN16、DN25、DN38、DN50、DN76等几种规格。

同类填料，尺寸越小，分离效率越高，但阻力增加，通量减少，填料费用也增加很多。而大尺寸的填料应用于小直径塔中，又会产生液体分布不良及严重的壁流，使塔的分离效率降低。

因此，对塔径与填料尺寸的比值要有一规定，一般塔径与填料公称直径的比值D/d应大于8。

（2）规整填料规格的选择

工业上常用规整填料的型号和规格的表示方法很多，国内习惯用比表面积表示，主要有125、150、250、350、500、700等几种规格。

同种类型的规整填料，其比表面积越大，传质效率越高，但阻力增加，通量减少，填料费用也明显增加。

选用时应从分离要求、通量要求、场地条件、物料性质及设备投资、操作费用等方面综合考虑，使所选填料既能满足技术要求，又具有经济合理性。

3 填料材质的选择

填料的材质分为陶瓷、金属和塑料三大类。

(1)陶瓷填料

陶瓷填料具有很好的耐腐蚀性及耐热性，陶瓷填料价格便宜，具有很好的表面润湿性能，质脆、易碎是其 最大缺点。在气体吸收、气体洗涤、液体萃取等过程中应用较为普遍。

(2)塑料填料

塑料填料的材质主要包括聚丙烯（PP）、聚乙烯（PE）及聚氯乙烯（PVC）等，国内一般多采用聚丙烯材质。塑料填料的耐腐蚀性能较好，可耐一般的无机酸、碱和有机溶剂的腐蚀。其耐温性良好，可长期在100℃以下使用。

塑料填料质轻、价廉，具有良好的韧性，耐冲击、不易碎，可以制成薄壁结构。它的通量大、压降低，多用于吸收、解吸、萃取、除尘等装置中。

塑料填料的缺点是表面润湿性能差，但可通过适当的表面处理来改善其表面润湿性能。

(3)金属填料

金属填料可用多种材质制成，选择时主要考虑腐蚀问题。

碳钢填料造价低，且具有良好的表面润湿性能，对于无腐蚀或低腐蚀性物系应优先考虑使用。

不锈钢填料耐腐蚀性强，一般能耐除Cl- 以外常见物系的腐蚀，但其造价较高，且表面润湿性能较差，在某些特殊场合（如极低喷淋密度下的减压精馏过程），需对其表面进行处理，才能取得良好的使用效果。

钛材、特种合金钢等材质制成的填料造价很高，一般只在某些腐蚀性极强的物系下使用。

一般来说，金属填料可制成薄壁结构，它的通量大、气体阻力小，且具有很高的抗冲击性能，能在高温、高压、高冲击强度下使用，应用范围最为广泛。

填料的种类

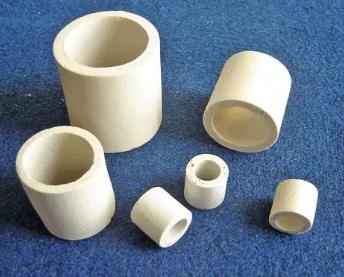

1 拉西环填料

拉西环填料于1914年由拉西（F. Rashching）发明，为外径与高度相等的圆环。拉西环填料的气液分布较差，传质效率低，阻力大，通量小，工业上已较少应用。

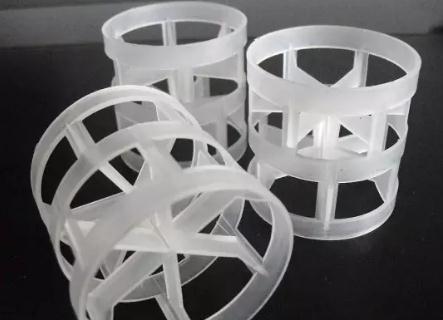

2 鲍尔环填料

鲍尔环填料是对拉西环的改进，在拉西环的侧壁上开出两排长方形的窗孔，被切开的环壁的一侧仍与壁面相连，另一侧向环内弯曲，形成内伸的舌叶，诸舌叶的侧边在环中心相搭。

鲍尔环由于环壁开孔，大大提高了环内空间及环内表面的利用率，气流阻力小，液体分布均匀。与拉西环相比，鲍尔环的气体通量可增加50%以上，传质效率提高30%左右。鲍尔环是一种应用较广的填料。
