干货分享：这十种环保常用填料，你都认识吗？

时间：2018-07-02 来源：化工707 作者：

波纹填料

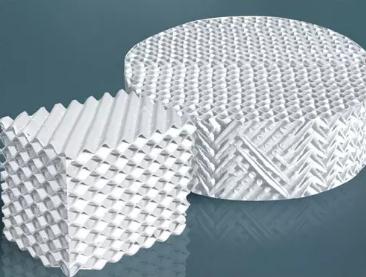

波纹填料在工业上应用的规整填料绝大部分为波纹填料，它是由许多波纹薄板组成的圆盘状填料，波纹与塔轴的倾角有30°和45°两种，组装时相邻两波纹板反向靠叠。各盘填料垂直装于塔内，相邻的两盘填料间交错90°排列。

波纹填料按结构可分为网波纹填料和板波纹填料两大类，其材质又有金属、塑料和陶瓷等之分。

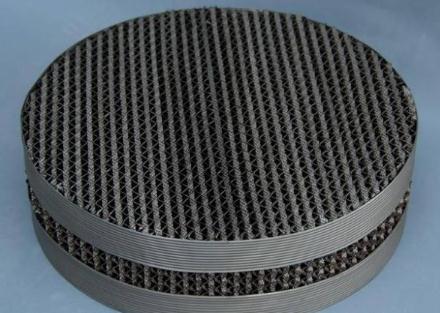

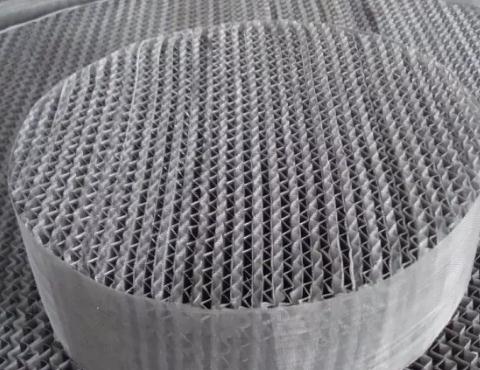

金属丝网波纹填料是网波纹填料的主要形式，它是由金属丝网制成的。金属丝网波纹填料的压降低，分离效率很高，特别适用于精密精馏及真空精馏装置，为难分离物系、热敏性物系的精馏提供了有效的手段。尽管其造价高，但因其性能优良仍得到了广泛的应用。

金属板波纹填料是板波纹填料的一种主要形式。该填料的波纹板片上冲压有许多f5mm左右的小孔，可起到粗分配板片上的液体、加强横向混合的作用。波纹板片上轧成细小沟纹，可起到细分配板片上的液体、增强表面润湿性能的作用。金属孔板波纹填料强度高，耐腐蚀性强，特别适用于大直径塔及气液负荷较大的场合。

金属压延孔板波纹填料是另一种有代表性的板波纹填料。它与金属孔板波纹填料的主要区别在于板片表面不是冲压孔，而是刺孔，用辗轧方式在板片上辗出很密的孔径为0.4～0.5mm小刺孔。其分离能力类似于网波纹填料，但抗堵能力比网波纹填料强，并且价格便宜，应用较为广泛。

波纹填料的优点是结构紧凑，阻力小，传质效率高，处理能力大，比表面积大（常用的有125、150、250、350、500、700等几种）。波纹填料的缺点是不适于处理粘度大、易聚合或有悬浮物的物料，且装卸、清理困难，造价高。

脉冲填料

脉冲填料是由带缩颈的中空棱柱形个体，按一定方式拼装而成的一种规整填料。

脉冲填料组装后，会形成带缩颈的多孔棱形通道，其纵面流道交替收缩和扩大，气液两相通过时产生强烈的湍动。在缩颈段，气速最高，湍动剧烈，从而强化传质。在扩大段，气速减到最小，实现两相的分离。流道收缩、扩大的交替重复，实现了“脉冲”传质过程。

脉冲填料的特点是处理量大，压降小，是真空精馏的理想填料。因其优良的液体分布性能使放大效应减少，故特别适用于大塔径的场合。

9 四氟填料

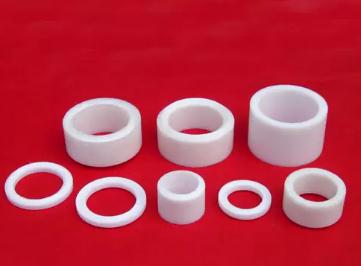

聚四氟乙烯阀杆填料是以聚四氟乙烯细粉料为原料，采用全新的工艺加工而成的一种柔软制品。白色，连续绳状，截面呈圆形。它具有高度的柔顺性，极好的填充性、自润滑性、低摩擦系数、耐腐蚀等性能。

优点：

装填方便快捷。装填时一般不必拆卸阀门，只需将绳状填料绕在阀杆上，推入填料函，上紧函盖帽，填料即被压成一个密实的整体。

密封性能优异。膨胀聚四氟乙烯独特的微观结构赋予该产品极佳的柔韧性和模塑性，使它能轻易地将填料函内部空隙，甚至阀杆、函体上的所有凹坑和沟槽填密，这也使腐蚀、磨损的旧阀门避免更换或修理。

使用寿命长。因它长期保持的柔软塑性，使泄漏缺口随时被填塞，还因它不被腐蚀，不会老化，可保长期使用。

阀门开闭灵活轻便。因为聚四氟乙烯具有最低的摩擦系数和优异的自润滑性。

不污染管道中的流体。因为它洁白干净，不会因腐蚀老化而脱落，使它特别适用于医药、精细化工、食品等行业。

规格通用性好，减少填料储存量，节约开支。只需备置几种粗细规格的阀杆填料，就能满足大多数阀门之需求。

一般选用能用手嵌入的最大号这种填料，但较细的'该种填料，也可用于大规格的阀门中，压紧后，也会塑变成型，得到密实的封填体。

10 塑性填料

塑性填料是经模具压制成型的填料，使用时不需要像编结填料那样切断后盘成环状，而且是根据轴颈大小制成环形。塑性填料有棉状和积层两种形式。

绵状填料

绵状填料是把纤维、石墨、云母、金属粉（或金属鳞片）、油脂与弹性粘结剂相混合后，模压成环形，再在外层编结一层石棉纱（根据需要也可用金属丝）。

还有一种使用方式是将混合物直接放人填料腔，经压盖压紧后直接使用，由于填料没有固定尺寸，填料装填不当容易影响密封性能，所以该方法较少使用。

可以根据工作条件调节绵状填料中各种混合料的种类和配比，例如高压蒸汽密封加人铜粉、酸性介质密封加人铅粒或铅片、轴有振动时可加添较多的弹性良好的粘结剂等。

由于这种填料不含润滑剂，所以高压下其体积变化很小，可用于高速泵类和高压阀门密封。如加人固体润滑剂，则可以保证良好的自润滑性能，且结构致密，有助于提高密封性。另外，绵状填料有塑性流动性，还可以与金属填料组合使用。

积层填料

这种填料是在石棉布或帆布的表面上涂敷橡胶，经叠合或者卷绕后热压硫化成型，还可以内夹橡胶芯等软质填料或嵌人弹簧，几种积层填料的结构。

积层填料密封性良好，可用于120℃以下的低压蒸汽、水和氨液，主要用作往复运动的轴封和阀杆的密封，无接口的圈装积层填料还可以用作往复泵活塞环。由于积层填料中所含润滑剂不足，使用过程中需添加润滑剂。

总结

选择填料时，对于某种特殊应用，填料的最佳标准是根据复合材料所期望达到的性能而定，必须考虑到下述基本原则。

1、填料在加工过程中必须保持其原有结构，并保持惰性、不溶性、热稳定性、不挥发性、无催化活性和低的吸附性。

2、填料必须与基材能够相容，无腐蚀性。

3、容易处理，堆积密度高，水分含量低，低尘，无毒性。

4、必须易得，货源充足，价格适中，质量稳定。
